有轨穿梭车导航技术解析：磁导、激光与编码器定位如何塑造高效物流
在智能仓储与物流自动化飞速发展的今天，有轨穿梭车作为物料搬运的核心装备，其导航技术的选择直接关系到整个系统的运行效率与可靠性。
有轨穿梭车（Rail Guided Shuttle）作为现代智能仓储与生产物流中的重要组成部分，其导航技术的选择直接影响着整个物料搬运系统的效率与可靠性。不同的导航方式决定了穿梭车在定位精度、路径灵活性、维护成本及环境适应性等方面的表现。
本文将深入解析磁导导航、激光导航与编码器定位这三种主流有轨穿梭车导航方式的技术原理、性能指标及应用场景，为您的设备选型提供专业参考。
一、磁导导航技术，稳定经济的传统方案
磁导导航是最早应用于有轨穿梭车的导航技术之一，以其稳定可靠、经济实用的特点在特定工业场景中占据一席之地。
技术原理：磁导导航通过检测预设的磁条或磁钉来实现车辆的定位与路径跟踪。在有轨穿梭车的行驶路径上埋设或粘贴磁条/磁钉，车载电磁传感器会对磁场信号进行识别与跟踪。当路径上埋设金属导线并通以低频、低压电流时，导线周围会产生磁场；若使用磁条，则直接通过磁条感应信号实现导引。
性能指标：磁导导航的定位精度通常可达±2mm，足以满足大多数物料搬运场景的定位需求。这种导航方式技术成熟稳定，不受光线、灰尘等环境因素影响，能够在恶劣工业环境下持续工作。但其路径变更较为困难，需要重新铺设磁条或磁钉，灵活性较差。
应用场景：磁导导航特别适用于路径固定、作业强度高的工业环境，如汽车制造、重型机械等传统制造业的连续作业场景。转轨穿梭车可以在轨道系统作用下进行灵活运动，通过换轨实现转向，满足基本的配送需求。
二、激光导航技术，高精灵活的现代选择
激光导航是近年来智能物流系统中广泛应用的先进导航方式，分为反光板导航与自然导航（SLAM） 两种技术路线。
技术原理：反光板激光导航是在有轨穿梭车行驶路径周围安装位置精确的反射板，通过车载激光扫描器发射激光束并接收反射信号，计算出车辆的绝对坐标。SLAM导航（即时定位与地图构建）则无需反射板，直接利用激光雷达对周围环境（墙面、立柱等自然特征）进行扫描，通过算法实时创建地图并修正穿梭车位置。
性能指标：激光导航的定位精度极高，反光板导航可达±1mm，SLAM导航精度略低但可通过算法优化提升。路径变更灵活性方面，反光板导航需要调整反射板位置，而SLAM导航可实现路径的软件级调整，无需任何物理改造。激光雷达等现代设备能够有效减少纵向误触发，提升探测准确性。
应用场景：激光导航适用于路径需要频繁调整的柔性生产环境，如电商仓储、电子产品制造等高频拆零拣选场景。第三方物流配送中心也常采用激光导航穿梭车，以应对多客户、多变的业务需求。
三、编码器定位技术，自主导航的创新路径
编码器定位（通常与惯性导航结合）是一种基于内部传感器的导航方式，不依赖外部环境标记物，为有轨穿梭车提供了新的导航可能性。
技术原理：通过安装在有轨穿梭车驱动轮上的光电编码器测量车轮旋转角度与速度，结合陀螺仪提供的角速度信号，通过积分运算计算出车辆的相对位置与姿态。在实际应用中，编码器定位常与二维码导航相结合：摄像头扫描地面二维码提供绝对位置校正，编码器则负责在二维码之间实现连续的位置推算。
性能指标：编码器定位的精度直接取决于编码器分辨率与陀螺仪性能，高性能系统的重复定位精度可控制在±3mm以内。但惯性导航存在累积误差，需通过外部参考点（如二维码、磁钉等）定期校正。
应用场景：编码器定位特别适用于对地面空间有限制、不能大量铺设导航标识的环境，可与二维码、磁钉等组成混合导航系统，在保证精度的同时减少维护需求。这种技术也适用于对柔性化生产有较高要求的制造企业，能够适应多种不同车型和应用场合。
四、三维导航技术对比，直观呈现性能差异
为了更直观地展示三种导航方式的特点，以下是全面性能对比表：
| 性能指标 | 磁导导航 | 激光导航 | 编码器定位 |
|---|---|---|---|
| 定位精度 | ±2mm | ±1mm（反光板） | ±3mm（有校正） |
| 路径变更灵活性 | 低（需重新铺设磁条） | 高（尤其SLAM，软件调整） | 中（依赖软件算法） |
| 环境适应性 | 强（抗光线、灰尘干扰） | 中（受外界光线、地面影响） | 高（依赖内部传感器） |
| 初期投入成本 | 低 | 高 | 中 |
| 维护成本 | 低（磁钉可靠性高、免维护） | 中（反射板需清洁，SLAM需算法更新） | 高（对陀螺仪寿命要求严格） |
| 技术成熟度 | 高 | 中（反光板成熟，SLAM发展中） | 中高 |
从对比可见，每种导航方式都有其独特的优势与局限。磁导导航经济可靠但灵活性差；激光导航精准灵活但成本较高；编码器定位折中但可能产生累积误差。
五、选型决策指南，精准匹配应用场景
针对不同的应用场景，以下是具体选型建议：
追求经济性与稳定性的场景：在路径固定、作业强度高的传统制造业，如汽车装配线、重型机械制造，磁导导航凭借其低成本和稳定性是最佳选择。转轨穿梭车在此类场景中表现优异，设备和使用成本都比较低，无需时常维护。
高柔性化需求场景：在业务模式频繁调整的电商仓储、第三方物流中心，采用激光SLAM导航的穿梭车能通过软件调整路径，大大减少系统改造成本与时间。AGV系统虽然灵活，但成本较高，而RGV（有轨穿梭车）在固定轨道环境中更具性价比。
空间受限环境：在不能大量铺设地面标识但需要较高精度的环境，编码器与二维码结合的混合导航方案能在成本与精度间取得平衡。这种组合方案避免了磁导导航路径变更困难的缺点，又克服了纯编码器定位的累积误差问题。

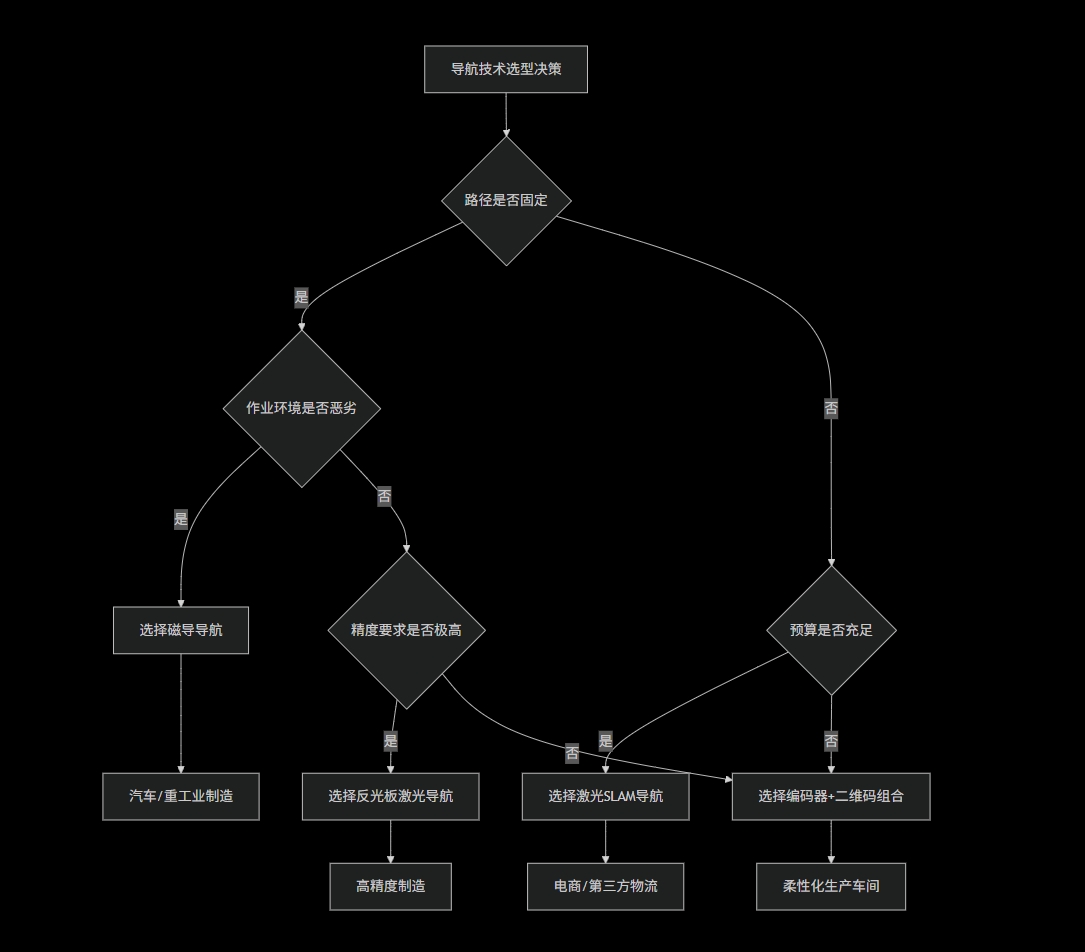

以下决策流程图可帮助您快速确定最适合的导航方式：
未来趋势：随着应用场景复杂化，多导航融合已成为有轨穿梭车的发展方向。通过组合两种以上导航技术，如“激光SLAM+编码器”或“磁钉+二维码”，可实现优势互补，满足更多复杂场景的需求。浙江世仓的专利正是通过编码器与扫码器的融合，实现了更高精度的定位。
